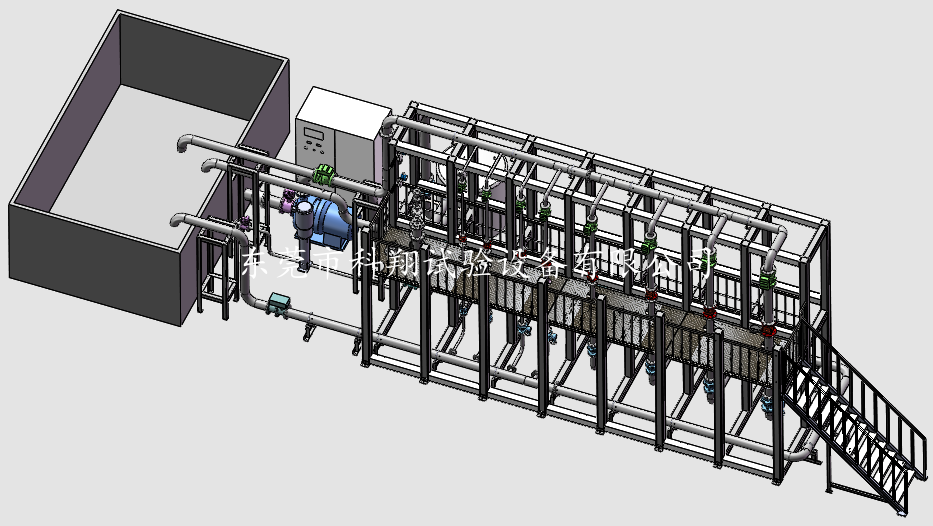

本試驗臺適用于GB5135自動水滅火系統噴水頭的濕式報警閥、干式報警閥、雨淋報警閥、水流指示器與預作用報警閥的工作循環試驗、功能試驗、水力摩阻測量、防復位試驗與快速釋放試驗等多種樣品、多種功能的試驗；試驗臺由試驗臺架、供水側管網、系統側管網、模擬操作側管網、多規格安裝工位、貯液緩沖罐、空氣壓縮機與控制系統組成。
本設備由集中供水系統供水，試驗臺控制系統是集中供水系統的主控裝置，也可以與多臺使用集中供水系統的設備通過總線控制方式共同組成多站式集成控制系統，在控制柜上即可啟動集中供水系統工作，控制系統由主控PLC+工業電腦組成，PLC是下位機，也是本設備與集中供水系統的主站，主從站之間采用總線方式進行控制，工業電腦是上位機，軟件采用美國NI公司LabView專門編寫，用戶在電腦上可設置試驗參數，收集試驗數據，生成試驗報告，保存與查詢試驗記錄。
適用：
GB5135.2-2003 自動噴水滅火系統 第2部分 濕式報警閥、延遲器、水力警鈴：4.6 工作循環/5.4工作循環試驗，4.9 水力摩阻/5.7水力摩阻試驗，4.10報警功能/5.8功能試驗，4.13耐沖擊性能/5.8.7耐沖擊試驗；
GB 5135.4-2003 自動噴水滅火系統 第4部分 干式報警閥：4.11水力摩阻損失/5.4水力摩阻損失試驗，4.12功能/5.8功能試驗/5.9.7防復位試驗/快速釋放試驗；
GB 5135.5-2018自動噴水滅火系統第５部分 雨淋報警閥：6.14水力摩阻/7.9水力摩阻試驗，6.15功能/7.2工作循環試驗/7.10功能試驗/7.10.2報警試驗/7.11防復位試驗；
GB 5135.6-2018自動噴水滅火系統第6部分：通用閥門9.8.6水力摩阻/7.15水力摩阻試驗，6.8.7耐水沖擊/7.16消防單向閥耐水沖擊試驗；
GB 5135.7-2018自動噴水滅火系統第7部分：水流指示器：6.8靈敏度/7.5靈敏度試驗，6.9工作循環/7.6工作循環試驗,6.10延時功能/7.7延時功能試驗，6.12耐水沖擊性能/7.9水沖擊試驗，6.13水力摩阻損失/7.10水力摩阻試驗；
GB 5135.14-2011自動噴水滅火系統第14部分：預作用裝置5.27水力摩阻/6.7水力摩阻試驗，5.2.8預作用報警閥組功能/6.8預作用功能試驗。
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
適用產品規格范圍：
閥組類型 |
產品適用性 |
公稱尺寸規格 |
最大流量 |
備注 |
濕式報警閥 |
常用規格 |
50、65、80、100、125、150、200 |
11500Lpm |
試驗臺有此能力 |
很少使用 |
250、300（業務少、投資大） |
26000Lpm |
需要特別訂制 |
|
干式報警閥 |
常用規格 |
50、65、80、100、125、150、200 |
11500Lpm |
試驗臺有此能力 |
很少使用 |
250（業務少、投資大） |
18000Lpm |
需要特別訂制 |
|
雨淋報警閥 |
常用規格 |
25、32、40、50、65、80、100、125、150、200 |
11500Lpm |
試驗臺有此能力 |
很少使用 |
250、300（業務少、投資大） |
26000Lpm |
需要特別訂制 |
|
通用閥門 |
常用規格 |
25、32、40、50、65、80、100、125、150、200、 |
11500Lpm |
試驗臺有此能力 |
很少使用 |
250、300（業務少、投資大） |
26000Lpm |
需要特別訂制 |
|
水流指示器 |
常用規格 |
25、32、40、50、65、80、100、125、150、200 |
11500Lpm |
試驗臺有此能力 |
預作用報警閥組 |
常用規格 |
50、65、80、100、125、150、200 |
11500Lpm |
試驗臺有此能力 |
很少使用 |
250、300（業務少、投資大） |
26000Lpm |
需要特別訂制 |
供水要求：
①?采用KXT4205型消防試驗集中供水系統供水，本供水系統可作為噴頭布水試驗、消防水槍、室內消防栓、室外消火栓共用；
②?本設備供水循環利用，利用供水系統的大流量與小流量兩套裝置實現流量與壓力的分級供水；
③?為了循環利用與回收防復位試驗排出的水，本設備與集中供水系統貯水箱之間需要回水管道，建議本設備與集中供水系統間的距離盡可能近。
④?貯水要求；不小于30M3；
⑤?流量要求：10～3000L/min；
⑥?水壓要求：0～1.6MPa；
測試工位（標準功能）：
①?數量：8個；
②?工位安裝測試的閥組規格
工位編號 |
A工位 |
B工位 |
C工位 |
D工位 |
E工位 |
F工位 |
G工位 |
H工位 |
閥組通徑規格（單位：mm） |
φ200 |
φ150 |
φ125 |
φ100 |
φ80 |
φ65 |
φ50 |
φ40、φ32、φ25、φ20 |
使用說明 |
1.?各工位的配管規格與其閥組規格相同； 2.?H工位在更換不同規格閥組時需要更換對應連接管道。 |
|||||||
③?每個測試工位下直管段可以升降，最低位置降至水管安裝座法蘭與平臺板平齊，最高位置可以使閥組法蘭與上段管道法蘭接觸，非常方便樣品的搬運與安裝；
④?工位安裝座高度調節方式：電動升降，手動操作；
流量測量：采用集中供水系統的流量計測量試驗時的流量；
水壓測量：0-1.6MPa，精度0.15級，本機測量點。
軟件控制：
①?2.1采用PLC+工業電腦控制，PLC為下位機，用于操作各執行元器件動作及向電腦傳送元器件位置信號，電腦為上位機，執行人機交流、數據采集及向PLC發送操作指令等功能，同時能保存、分析、查詢及打印試驗報表。
②?壓力變送器、流量計帶有數字通訊功能，減少傳送過程衰減。各傳感器均能獨立在控制設備上顯示、記錄其實時數據。
③?每路管道上均有快速接頭及航空插頭，方便差壓變送器在不同管道上的快速安裝及數據通迅。
軟件程序：
①?操作系統為Windows 10中文版；
②?工控電腦現場控制；
③?測試控制軟件采用美國NI公司Labview最新專用軟件；
④?測控軟件應能實現過程實時采集及結果數據自動輸出，可生產試驗數據曲線（如水力摩阻-流速曲線），輸出試驗報告；
⑤?測試結束自動停機并有聲光報警功能，數據可自動存檔、手動存檔。
電源：AC380V/50Hz/60KVA(集中供水系統供電另外配電)，三相五線制，帶漏電保護、缺相保護；
設備尺寸：約W20.0mXD5.5mXH5.0m；
占地空間：不小于25.0mXD7.0m,高度不小于7.0m，建議配備行車搬運用品。
控制室（建議）：W4.0mXD2.5mXH2.5m，帶觀窗（用戶自建）。
